3D сканеры — это высокотехнологичные устройства, которые позволяют создавать точные трехмерные модели объектов и поверхностей с помощью лазерных лучей или других технологий. В геодезии 3D сканеры стали незаменимыми инструментами, которые значительно улучшили точность измерений и упростили процесс создания моделей местности и объектов. В этой статье мы рассмотрим, как 3D сканеры применяются в геодезии, какие их основные преимущества и какие задачи они помогают решать.
Принцип работы 3D сканера
Основной принцип работы 3D сканеров заключается в том, что они создают высокоточную карту поверхности объекта или территории, измеряя расстояния между сканером и объектом с помощью лазерных импульсов или других технологий. Эти данные затем обрабатываются и используются для создания трехмерной модели, которая точно отображает геометрические характеристики сканируемого объекта или местности.
Современные 3D сканеры могут работать с различными технологиями, включая:
- Лазерное сканирование (LiDAR): один из самых распространенных методов, использующий лазерные лучи для получения данных.
- Фотограмметрия: метод, основанный на обработке фотографий, полученных с различных углов.
- Стереофотографирование: использование двух или более камер для захвата 3D-изображений.
В результате работы сканера получается облако точек, которое затем преобразуется в 3D-модель с помощью специального программного обеспечения.
Преимущества использования 3D сканеров в геодезии
Использование 3D сканеров в геодезии приносит несколько ключевых преимуществ:
- Высокая точность: 3D сканеры могут захватывать тысячи точек в секунду, что обеспечивает крайне высокую точность измерений.
- Скорость сбора данных: Сканирование больших участков местности или сложных объектов происходит значительно быстрее по сравнению с традиционными методами.
- Минимизация ошибок: Благодаря высокой точности и автоматизированной обработке данных, вероятность ошибок в измерениях минимальна.
- Работа в сложных условиях: 3D сканеры могут использоваться в труднодоступных местах, например, на высоте, в опасных зонах или в условиях плохой видимости.
- Создание детализированных моделей: 3D сканеры позволяют получать точные трехмерные модели объектов и местности, которые могут быть использованы для дальнейшего анализа и проектирования.
Применение 3D сканеров в геодезии
1. Топографические исследования
3D сканеры активно используются для создания цифровых моделей местности (DTM) в рамках топографических исследований. Это позволяет геодезистам получать точные карты рельефа, которые являются основой для проектирования дорог, мостов, зданий и других объектов. Данные, полученные с помощью 3D сканирования, могут быть использованы для анализа изменений на поверхности, например, для обнаружения эрозии или деформаций.
2. Кадастровые работы
В кадастровой геодезии 3D сканеры помогают точно измерять границы земельных участков и определять их точные размеры. Сканирование позволяет создать 3D-карты, которые могут быть использованы для точного определения размеров участков и их границ, что особенно полезно при делении земельных наделов и оформлении документов.
3. Проектирование инфраструктуры
При проектировании и строительстве различных объектов, таких как дороги, мосты, тоннели и здания, 3D сканеры используются для создания точных моделей существующих объектов и территории. Это помогает архитекторам, инженерам и строителям учитывать все детали и особенности местности, а также предсказывать возможные проблемы еще на этапе проектирования.
4. Мониторинг и анализ состояния объектов
3D сканеры широко используются для мониторинга состояния зданий, мостов, плотин и других объектов инфраструктуры. Сканирование позволяет быстро и точно зафиксировать текущее состояние объекта, а затем сравнить данные с предыдущими измерениями, чтобы определить возможные изменения или деформации, такие как трещины, оседания и другие повреждения.
5. Археологические и культурные исследования
В археологии и охране культурного наследия 3D сканеры помогают создавать точные копии исторических объектов и памятников. Это позволяет исследователям детально изучать объекты без риска их повреждения. Сканирование также помогает в восстановлении объектов, создания виртуальных туров для музеев и в цифровом архивировании объектов.
6. Автономные системы и картография
Для создания карт для автономных транспортных средств, таких как беспилотные автомобили и дроны, 3D сканеры используются для создания высокоточных карт местности в реальном времени. Эти карты необходимы для точного ориентирования автономных систем и предотвращения столкновений.
Технологии и оборудование 3D сканирования в геодезии
Существует несколько типов 3D сканеров, которые могут быть использованы в геодезии, в зависимости от специфики задачи и условий работы:

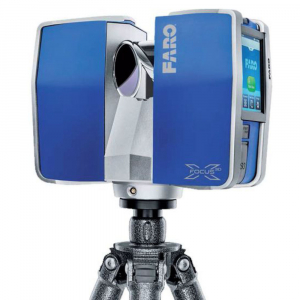

- Наземные лазерные сканеры: Эти сканеры предназначены для проведения исследований на земле и могут использоваться для сканирования зданий, объектов инфраструктуры и природных объектов.
- Беспилотные летательные аппараты (дроны) с 3D сканерами: Дроны с установленными лазерными сканерами позволяют собирать данные о больших территориях с высоты, что идеально подходит для картографирования и мониторинга.
- Роботизированные сканеры: Используются для автоматизации процессов сканирования на больших и сложных объектах, например, на строительных площадках.
3D сканеры стали неотъемлемой частью современной геодезии, обеспечивая высокую точность и эффективность при сборе данных и создании моделей. Эти устройства позволяют геодезистам работать быстрее, точнее и безопаснее, а также обеспечивают создание детализированных трехмерных моделей, которые могут быть использованы для различных видов анализа, проектирования и мониторинга. В будущем с развитием технологий и увеличением доступности оборудования, применение 3D сканеров в геодезии будет только расти, предоставляя новые возможности для профессионалов и улучшая качество работы в этой области.
